Como dimensionar um filtro de manga industrial

Uma linha de produção pode perder eficiência antes mesmo de uma parada formal acontecer. Poeira suspensa reduz a visibilidade, se deposita em máquinas e painéis, acelera desgastes, compromete a qualidade do produto e expõe trabalhadores a riscos. Em operações com geração contínua de particulados, o filtro de manga industrial é um dos equipamentos mais eficazes para captar e reter partículas secas com alta eficiência, desde que seja corretamente especificado.

Não basta adquirir um coletor com determinada capacidade nominal. O resultado depende da característica do pó, da vazão real de ar, da temperatura do processo, da umidade, do ponto de captação e da integração entre dutos, ventilador, descarga do material e sistema de limpeza. Um projeto bem executado trata o sistema como um conjunto, não como equipamentos isolados.

Como funciona o filtro de manga industrial

O filtro de mangas, também chamado de filtro de tecido, separa partículas presentes no fluxo de ar por meio de elementos filtrantes tubulares ou em formato de envelope. O ar contaminado entra no equipamento, percorre a área de filtragem e atravessa o meio filtrante. As partículas ficam retidas na superfície das mangas, enquanto o ar limpo segue para a descarga ou retorna ao ambiente conforme o projeto.

Com a operação, forma-se uma camada de pó sobre o tecido. Essa camada participa da filtração e pode aumentar a eficiência de retenção de partículas finas. Por outro lado, quando se torna excessiva, eleva a perda de carga e exige limpeza. A remoção do pó acumulado ocorre, normalmente, por pulso de ar comprimido, jato reverso ou vibração mecânica, dependendo do porte do sistema e das condições do processo.

O material desprendido cai para a moega e é descarregado por válvula rotativa, rosca transportadora, big bag, tambor ou outro sistema compatível com a operação. Essa etapa merece atenção: se a descarga não acompanhar o volume de particulado coletado, há risco de acúmulo interno, retorno de pó e instabilidade no desempenho do coletor.

Onde esse sistema entrega melhor resultado

A aplicação é frequente em fundições, metalúrgicas, indústrias cerâmicas, cimenteiras, mineração, fertilizantes, papel e celulose, açúcar e álcool, processamento de grãos, farmacêutica e alimentícia. Também atende pontos de geração de poeira em britagem, moagem, peneiramento, mistura, ensacamento, transferência de correias, jateamento, corte, lixamento e exaustão de solda.

O filtro de mangas é especialmente indicado para particulados secos e para processos que demandam retenção elevada de poeira fina. Em uma moagem mineral, por exemplo, a prioridade pode ser a resistência à abrasão. Em uma indústria alimentícia, entram em cena requisitos de higiene, facilidade de limpeza e compatibilidade do material filtrante. Em uma operação química, a análise deve considerar corrosividade, risco de reação e comportamento do pó diante da umidade.

Nem todo contaminante, porém, deve seguir diretamente para um filtro de mangas. Gases corrosivos, vapores condensáveis, névoas oleosas e correntes com alta umidade podem exigir pré-tratamento ou outra tecnologia, como lavador de gases, separador de gotas ou sistema combinado. Quando o ar chega ao filtro com temperatura abaixo do ponto de orvalho, pode ocorrer condensação nas mangas, empastamento do pó e perda acelerada de capacidade.

Dimensionamento do filtro de manga industrial

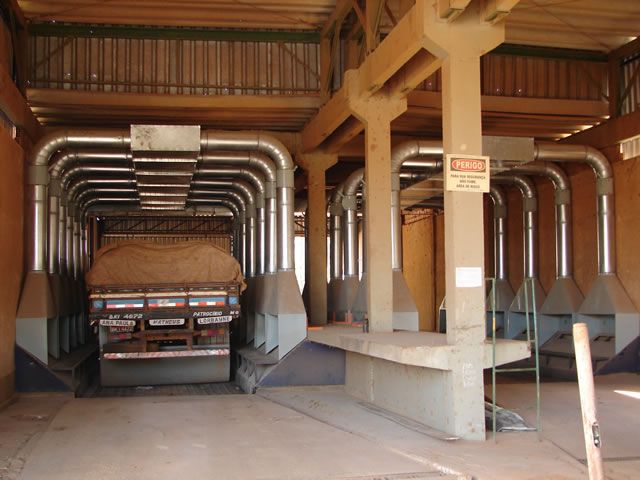

O dimensionamento começa no ponto de emissão. É preciso identificar onde a poeira é gerada, como ela se dispersa e qual velocidade de captura é necessária para impedir que o contaminante alcance a zona respiratória ou se espalhe pelo galpão. Coifas, bocais de captação, enclausuramentos e dutos mal definidos não são compensados por um filtro maior.

A vazão de ar é calculada a partir da geometria da captação e da velocidade necessária em cada ponto. Depois, avaliam-se as perdas de carga ao longo de dutos, curvas, registros, coifas, equipamentos auxiliares e do próprio meio filtrante. Esses dados orientam a seleção do ventilador centrífugo, que deve fornecer a vazão prevista sob a pressão estática real do sistema.

A relação ar-tecido é outro parâmetro decisivo. Ela indica quanto ar atravessa cada metro quadrado de meio filtrante em determinado período. Uma relação muito alta reduz o investimento inicial ao exigir menor área filtrante, mas pode elevar a perda de carga, encurtar a vida útil das mangas e aumentar o consumo de ar comprimido. Uma relação mais conservadora tende a oferecer operação estável, especialmente com pós finos, pegajosos ou de alta concentração.

A escolha do tecido também não pode ser genérica. Poliéster, polipropileno, acrílico, aramida, PPS, fibra de vidro e PTFE possuem limites distintos de temperatura, resistência química, comportamento frente à abrasão e capacidade de liberação do pó. Tratamentos superficiais, como membrana de PTFE, podem melhorar a limpeza e a retenção de partículas finas, mas precisam ser justificados pelas condições do processo e pelo custo total de operação.

Em processos com partículas incandescentes, fagulhas ou carga abrasiva elevada, o projeto pode incluir ciclone, caixa de decantação, defletor, pré-separador ou outro estágio de proteção antes das mangas. Em pós combustíveis, a avaliação de risco de incêndio e explosão é obrigatória. O sistema pode demandar alívio de explosão, isolamento entre equipamentos, aterramento, componentes adequados e procedimentos operacionais específicos.

Dados que precisam constar no levantamento técnico

Para uma especificação segura, a equipe de engenharia deve receber informações sobre vazão estimada, temperatura, umidade, concentração de pó, granulometria, densidade aparente, abrasividade, características químicas e regime de operação. Também são relevantes o layout disponível, a altura de instalação, o acesso para manutenção, a destinação do material coletado e a existência de utilidades como energia elétrica e ar comprimido.

Quando esses dados ainda não estão consolidados, uma visita técnica ajuda a reduzir incertezas. Medições em campo, inspeção da rede existente e análise do processo costumam revelar gargalos que não aparecem em um desenho preliminar, como entradas falsas de ar, dutos subdimensionados, curvas em excesso ou captações abertas demais.

Eficiência depende de instalação e controle

Um equipamento corretamente fabricado pode apresentar desempenho abaixo do esperado se a montagem em campo ignorar detalhes críticos. Dutos devem ter diâmetro compatível, trajetos que evitem deposição excessiva e pontos de inspeção. A sustentação precisa suportar peso, vibração e dilatação térmica quando aplicável. Na descarga, a vedação é indispensável para evitar entrada de ar falso e perda de eficiência.

O painel de controle deve programar a limpeza das mangas de acordo com a pressão diferencial ou com ciclos adequados ao processo. Limpar em excesso aumenta o consumo de ar comprimido e pode desgastar o meio filtrante. Limpar pouco causa aumento de perda de carga, queda de vazão nos pontos de captação e sobrecarga do ventilador. O acompanhamento da pressão diferencial é uma das referências mais úteis para avaliar a condição operacional do filtro.

Também é necessário verificar a qualidade do ar comprimido. Água e óleo na linha de pulsação contaminam as mangas e prejudicam a limpeza. Em sistemas com pulso de ar, reservatório, válvulas, diafragmas, solenóides e tubos de sopro devem receber inspeção periódica para que todas as fileiras trabalhem de forma uniforme.

Manutenção que evita paradas e emissões

A substituição de mangas não deve ocorrer somente após uma falha visível. A manutenção preventiva identifica furos, desgaste por abrasão, falhas de vedação, mangas colapsadas e acúmulo irregular de material antes que o pó alcance o lado limpo do equipamento. Inspeções nas gaiolas também são necessárias, pois deformações e corrosão podem danificar o tecido.

A emissão visível na chaminé, o aumento persistente da pressão diferencial, a redução da sucção nas coifas e o acúmulo de pó próximo ao filtro são sinais que exigem diagnóstico. Trocar mangas sem investigar a causa pode resolver o sintoma por pouco tempo. O problema pode estar na temperatura do gás, na composição do pó, na frequência de limpeza, na descarga ou no ventilador.

Em projetos de controle ambiental, o menor custo de aquisição raramente representa o menor custo de ciclo de vida. Área filtrante adequada, material correto, ventilação compatível e instalação bem planejada reduzem consumo energético, reposição de componentes e intervenções emergenciais. A ManosVenti desenvolve sistemas de despoeiramento considerando processo, layout e condição real de operação, com foco em segurança e continuidade produtiva.

Antes de definir o equipamento, vale transformar a necessidade de “tirar poeira do ambiente” em dados de engenharia: onde ela nasce, quanto ar precisa ser captado, como o material se comporta e qual desempenho a operação espera manter. É dessa análise que surge um sistema capaz de trabalhar de forma estável no turno, no pico de produção e nas condições mais exigentes da planta.
