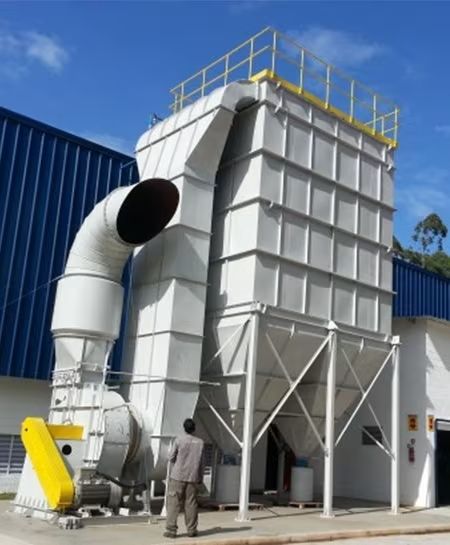

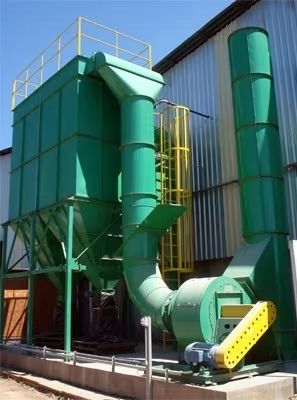

Como dimensionar filtro de manga na indústria

O filtro de manga não corrige uma captação mal projetada. Quando a vazão é insuficiente, os pontos de emissão continuam liberando particulados; quando é excessiva, o sistema consome mais energia, acelera o desgaste das mangas e pode perder estabilidade operacional. Por isso, entender como dimensionar filtro de manga exige avaliar o processo completo, da fonte de poeira até a descarga do ar tratado.

Em operações de fundição, moagem, transporte de grãos, ensacamento, soldagem, britagem ou manipulação de insumos químicos, o equipamento precisa ser especificado para o particulado real, a rotina produtiva e as condições de operação. Um filtro aparentemente adequado no catálogo pode falhar no campo se ignorar temperatura, umidade, granulometria, abrasividade, inflamabilidade e regime de trabalho.

Como dimensionar filtro de manga a partir da vazão

O primeiro dado é a vazão de ar necessária, geralmente expressa em m³/h. Ela deve vir do projeto de captação, considerando o tipo de coifa, a velocidade de captura necessária na fonte, as dimensões das aberturas e as entradas de ar no processo. Não é recomendável definir a vazão somente pela capacidade de um ventilador disponível ou pela dimensão do duto existente.

Em uma cabine de pintura, por exemplo, a vazão decorre da velocidade de ar na seção de trabalho. Em uma coifa sobre ponto de transferência de correia, o cálculo depende da geometria do enclausuramento, das aberturas e da dispersão do pó. Já na exaustão de solda, a posição do captor e a distância até o arco influenciam diretamente a vazão requerida.

Com a vazão definida, calcula-se a área filtrante pela relação entre vazão e velocidade de filtração, também chamada de relação ar-tecido. A expressão básica é:

Área filtrante (m²) = Vazão de ar (m³/h) ÷ Relação ar-tecido (m³/m²/h)

Se um sistema requer 18.000 m³/h e a relação ar-tecido adotada é de 90 m³/m²/h, a área filtrante inicial será de 200 m². Esse número, porém, é um ponto de partida. A escolha da relação ar-tecido depende do material captado, do meio filtrante e do sistema de limpeza.

Relação ar-tecido: o ponto que define o desempenho

Uma relação ar-tecido alta reduz a área do filtro e o investimento inicial, mas aumenta a velocidade do ar através das mangas. Na prática, isso pode elevar a perda de carga, dificultar a limpeza, encurtar a vida útil do elemento filtrante e comprometer a eficiência em pós finos ou pegajosos.

Uma relação menor exige mais mangas e uma estrutura maior, mas tende a operar com menor esforço do meio filtrante. É uma alternativa frequente para poeiras finas, materiais higroscópicos, operações contínuas e processos nos quais a estabilidade da exaustão é crítica.

Não existe um único valor correto para todos os casos. Pós minerais secos e de comportamento previsível podem admitir relações diferentes das aplicadas a farinha, talco, negro de fumo, pigmentos, fertilizantes ou partículas com óleo e umidade. A decisão também varia conforme a limpeza seja mecânica, por ar reverso ou por jato pulsante.

Em filtros de manga com jato pulsante, é comum trabalhar com sistemas compactos e limpeza automática por pulsos de ar comprimido. Ainda assim, a economia de área filtrante não deve levar a uma velocidade de filtração agressiva. O filtro precisa recuperar a permeabilidade entre os ciclos de limpeza e manter a pressão diferencial dentro da faixa de projeto.

Características do pó definem mangas e construção

A mesma vazão pode demandar filtros completamente distintos conforme o particulado. A granulometria influencia a formação da torta de pó sobre a manga, enquanto a concentração na entrada determina a carga de material que o equipamento receberá. A abrasividade afeta mangas, gaiolas, curvas de dutos e válvulas rotativas. Já a umidade pode transformar um pó solto em uma massa aderente, com risco de empastamento e obstrução.

A temperatura dos gases também precisa ser medida em condição real, incluindo picos de processo. Cada fibra possui limite operacional próprio. Poliéster, polipropileno, acrílico, aramida, PPS e PTFE apresentam comportamentos distintos diante de temperatura, agentes químicos, hidrólise e abrasão. Escolher a manga apenas pelo menor custo pode resultar em trocas prematuras e paradas não programadas.

Tratamentos superficiais, membranas e acabamentos especiais podem ser necessários para melhorar o desprendimento da torta, controlar a penetração de partículas finas ou reduzir a aderência. Em aplicações alimentícias, farmacêuticas e químicas, os requisitos de material, vedação, limpeza e contaminação cruzada também devem entrar na especificação.

Quando há potencial de explosão de poeira, o dimensionamento vai além da filtração. A análise deve considerar riscos de combustão, fontes de ignição, alívio ou supressão de explosão, isolamento do sistema e aterramento elétrico. Não se deve tratar poeiras combustíveis como uma aplicação convencional de despoeiramento.

Perda de carga e ventilador devem ser calculados juntos

Um filtro de manga faz parte de um sistema de exaustão. O ventilador precisa vencer a perda de carga total, que inclui coifas, dutos, curvas, registros, pré-separadores, o próprio filtro, chaminé e acessórios. Subdimensionar essa pressão reduz a vazão nos pontos de captação. Superdimensionar sem controle adequado aumenta o consumo elétrico e pode alterar a condição de operação do filtro.

A perda de carga do filtro varia durante o funcionamento. À medida que a torta de pó se forma, a resistência aumenta; após a limpeza, ela diminui. O projeto deve prever uma faixa de operação estável e utilizar instrumentação para acompanhar a pressão diferencial. Esse dado orienta o acionamento da limpeza e revela problemas como mangas cegas, vazamentos, excesso de carga de pó ou falhas no ar comprimido.

O ar comprimido do jato pulsante merece atenção específica. Pressão, vazão disponível, qualidade do ar, reservatório, válvulas diafragma e tubos de sopro precisam ser compatíveis com o número de mangas e a frequência de limpeza. Um filtro bem calculado perde desempenho se o sistema de pulso não entrega energia suficiente para desprender a torta.

Defina a descarga e o destino do particulado

O pó removido das mangas precisa sair da moega de forma contínua e controlada. O ângulo da moega, a fluidez do material, o uso de vibradores, roscas transportadoras e válvulas rotativas devem ser definidos conforme a característica do resíduo. Acúmulo na moega reduz o volume útil, pode alcançar as mangas e compromete a operação.

Também é necessário definir se o material será reaproveitado, retornará ao processo ou seguirá para descarte. Em algumas plantas, o valor do produto recuperado justifica soluções mais elaboradas de transporte e armazenamento. Em outras, a prioridade é garantir contenção, segurança na manutenção e destinação ambientalmente adequada.

Dados necessários para um orçamento técnico confiável

Para transformar uma necessidade de controle de pó em um sistema corretamente dimensionado, a equipe de engenharia deve receber informações operacionais consistentes. Os dados mais relevantes incluem:

• vazão estimada ou dimensões dos pontos de captação;
• tipo de processo, horas de operação e variações de produção;
• composição, granulometria, concentração, umidade e temperatura do particulado;
• características químicas, abrasividade e eventual risco de explosão;
• layout disponível, altura de instalação e condições de acesso para manutenção;
• destino do pó coletado e requisitos de emissão aplicáveis à unidade.

Quando esses dados não estão disponíveis, uma vistoria técnica e medições de campo reduzem incertezas. Avaliar apenas fotografias ou uma vazão informada sem validar o processo pode levar a decisões imprecisas, principalmente em instalações antigas que receberam ampliações sem revisão da rede de dutos.

Projeto sob medida reduz custo de ciclo de vida

O menor preço de aquisição nem sempre representa menor custo industrial. Um filtro subdimensionado pode exigir limpezas excessivas, consumir mais ar comprimido, demandar troca frequente de mangas e deixar a área produtiva exposta a poeira. Por outro lado, um equipamento exageradamente grande pode ocupar área valiosa e elevar o investimento sem retorno proporcional.

O equilíbrio está em projetar para a condição real de operação, com margem técnica justificada e manutenção acessível. A ManosVenti desenvolve sistemas de despoeiramento considerando captação, rede de dutos, ventilador, filtragem, descarga e implantação em campo, para que os componentes trabalhem como um conjunto.

Antes de fechar a especificação, vale confrontar o cálculo com a rotina da planta: há picos de produção? O pó muda conforme o fornecedor da matéria-prima? Existe espaço para troca segura das mangas? Essas respostas transformam um filtro de manga em uma solução que protege pessoas, preserva equipamentos e sustenta a continuidade da produção.
