Como dimensionar exaustor axial na indústria

Um exaustor axial aparentemente bem escolhido pode falhar no ponto mais crítico da operação: manter a vazão necessária quando portas, dutos, grelhas e curvas impõem resistência ao ar. Por isso, saber como dimensionar exaustor axial vai além de calcular o volume do ambiente. O projeto deve relacionar a necessidade real de renovação ou captação, a pressão estática do sistema, as características do processo e as condições de instalação.

Em aplicações industriais, o erro de dimensionamento costuma gerar calor excessivo, dispersão de fumos, entrada de contaminantes em áreas vizinhas, ruído elevado e consumo de energia sem resultado operacional. O equipamento correto é aquele que entrega a vazão prevista no ponto de trabalho, com segurança e margem compatível com a operação.

Como dimensionar exaustor axial: comece pela aplicação

O primeiro passo é definir o objetivo da exaustão. Um exaustor para renovação de ar em galpão tem premissas diferentes de um equipamento para retirar calor de uma casa de máquinas, remover vapores de uma área de processo ou compor a ventilação de uma cabine. A vazão não deve ser escolhida apenas pelo diâmetro do ventilador ou pela potência do motor.

Na renovação geral, parte-se do volume interno do ambiente. O cálculo básico é:

Vazão de ar = volume do ambiente x número de renovações por hora

Se um setor possui 1.000 m³ e demanda 20 renovações de ar por hora, a vazão de referência será 20.000 m³/h. Para converter o resultado em m³/s, divide-se o valor por 3.600. Esse número, porém, é apenas o início da especificação.

A taxa de renovação depende da carga térmica, da ocupação, do tipo de atividade, da abertura de portas, do pé-direito, da presença de máquinas e da qualidade do ar desejada. Áreas com fornos, injetoras, processos de cura ou equipamentos que liberam calor podem exigir uma análise térmica complementar. Em galpões com grandes portas abertas, o caminho do ar e a reposição adequada podem ser mais determinantes que aumentar indiscriminadamente a vazão.

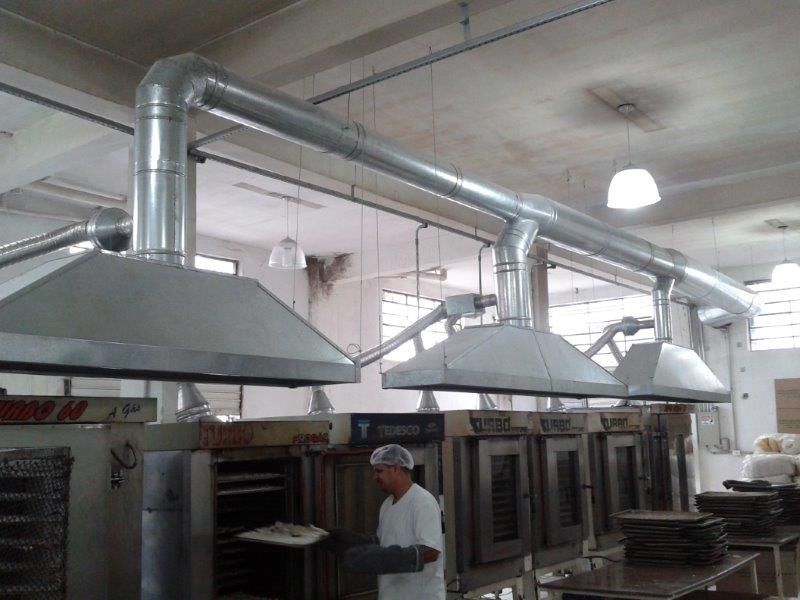

Quando há fumos de solda, névoa de óleo, pó, gases ou vapores químicos, a renovação geral raramente é a solução principal. Nesses casos, a prioridade é a captação localizada junto à fonte geradora, seguida do transporte, filtragem ou tratamento adequado do contaminante. Um exaustor axial pode integrar esse conjunto em situações específicas, mas não substitui uma análise de captação e controle ambiental.

Calcule a vazão necessária sem ignorar a reposição de ar

Todo ar retirado precisa ser reposto. Sem insuflação planejada ou entradas de ar dimensionadas, o ambiente entra em depressão excessiva. Isso reduz a vazão efetiva do exaustor, dificulta a abertura de portas, puxa poeira de outras áreas e pode comprometer a combustão de equipamentos que dependem de ar ambiente.

A reposição pode ocorrer por venezianas, portas, aberturas permanentes ou insufladores mecânicos. O critério é garantir uma área livre suficiente e uma velocidade de entrada que não cause desconforto, arraste de contaminantes ou ruído. Em processos com necessidade de pressão positiva, como determinadas áreas limpas ou de embalagem, a relação entre insuflação e exaustão deve ser ainda mais controlada.

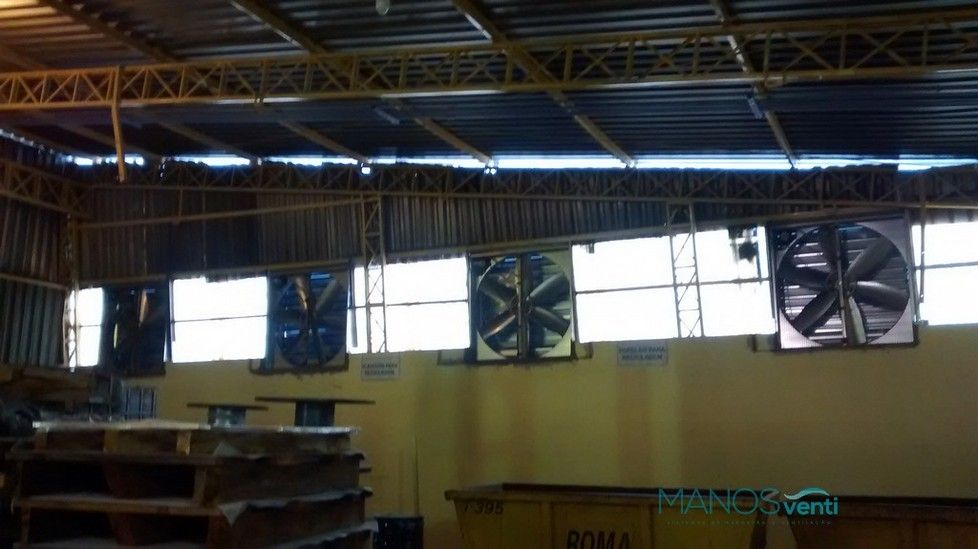

Também é necessário considerar a distribuição do fluxo. Instalar exaustores em uma única parede pode criar zonas mortas no lado oposto do galpão. A posição dos equipamentos deve conduzir o ar da área mais limpa para a área de maior carga térmica ou contaminante, evitando que o fluxo atravesse postos de trabalho antes de sair.

Para renovação geral, avalie estes dados de campo

Antes de definir o equipamento, o levantamento técnico deve registrar volume útil, layout, fontes de calor, número de pessoas, turnos, portas e venezianas existentes, tipo de cobertura, obstáculos ao fluxo e equipamentos de insuflação já instalados. A análise também deve identificar se a necessidade é contínua ou variável ao longo do dia.

Esse diagnóstico evita soluções baseadas apenas em metros quadrados. Dois galpões com a mesma área podem demandar vazões muito diferentes conforme o pé-direito, a carga instalada e a atividade produtiva.

Determine a pressão estática do sistema

A principal diferença entre um cálculo simplificado e um dimensionamento confiável está na pressão. O exaustor axial entrega determinada vazão conforme a resistência encontrada. Quanto maior a perda de carga, menor tende a ser a vazão disponível para um mesmo modelo.

Em instalação direta na parede ou em telhado, com percurso curto e descarga livre, a pressão requerida costuma ser menor. Já a presença de dutos, curvas, reduções, registros, coifas, grelhas, venezianas, filtros ou atenuadores acústicos eleva a resistência do sistema. Cada elemento deve ser considerado no cálculo de perda de carga.

A pressão estática total é formada pelas perdas distribuídas nos trechos retos e pelas perdas localizadas nos acessórios. Depois, esse valor deve ser cruzado com a curva do ventilador. O ponto de operação é a condição em que a curva do equipamento encontra a curva do sistema. É nesse ponto, e não na vazão de catálogo em descarga livre, que se verifica se o exaustor atenderá ao processo.

Escolher um axial somente porque informa 30.000 m³/h pode ser um erro se esse número for medido sem pressão. Em uma rede com filtros ou dutos extensos, um ventilador centrífugo pode ser tecnicamente mais indicado, pois normalmente atende melhor aplicações com maior pressão estática. A seleção depende da curva, da geometria da rede e do regime de operação, não de uma regra fixa.

Selecione o tipo construtivo adequado

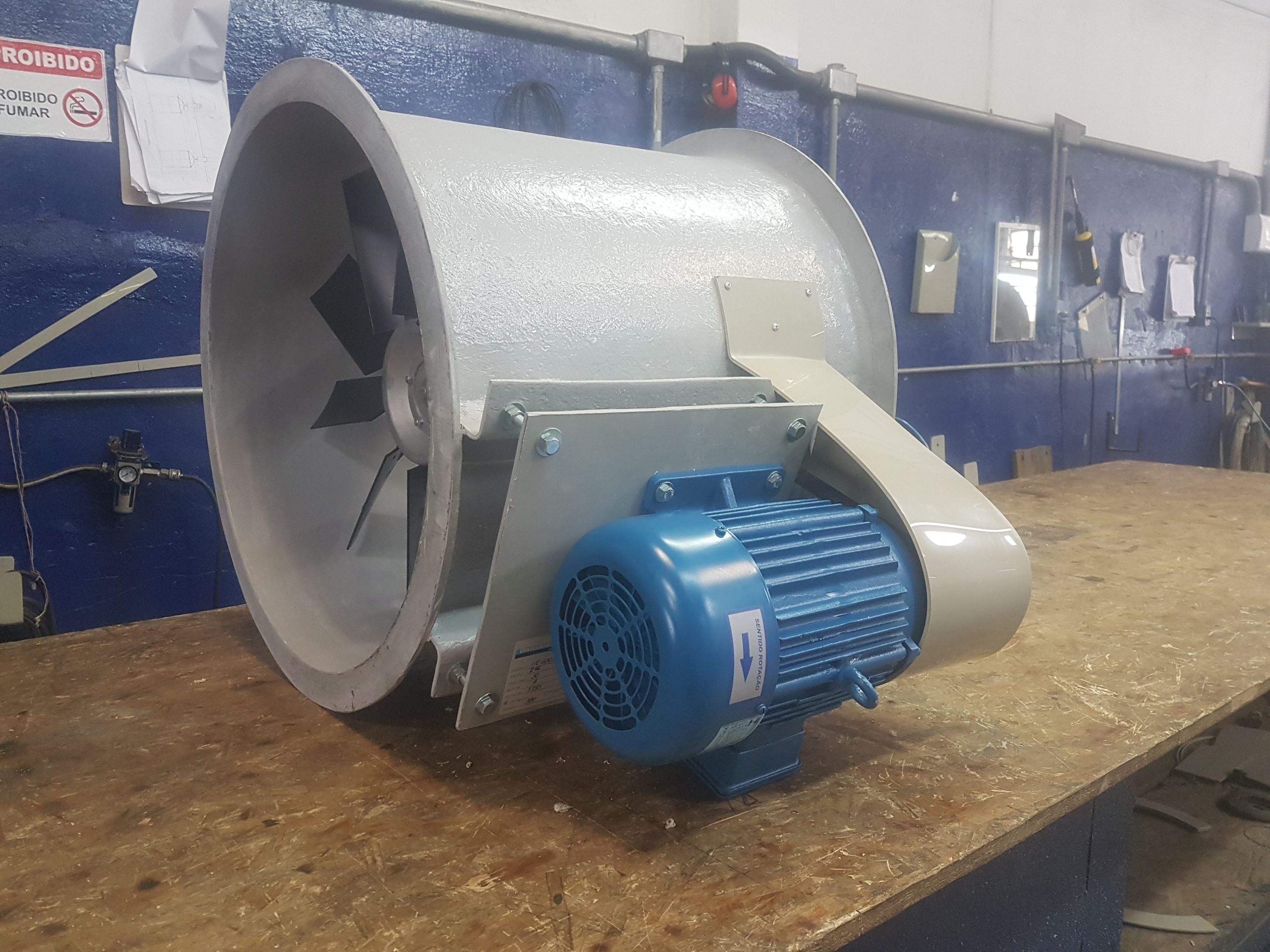

Depois de definir vazão e pressão, entram os critérios de construção. Exaustores axiais podem ter hélices e carcaças em aço carbono, alumínio, materiais galvanizados ou versões especiais conforme corrosão, temperatura e ambiente de instalação. Em áreas com vapores agressivos, a compatibilidade química dos materiais é decisiva para a vida útil do conjunto.

O diâmetro da hélice influencia a velocidade do ar, o ruído e a rotação necessária. Em muitos casos, uma hélice maior operando em rotação menor atende a mesma vazão com menor emissão sonora que uma solução menor em alta rotação. No entanto, espaço disponível, estrutura de fixação e acessibilidade para manutenção também limitam essa escolha.

O motor deve ser selecionado com potência compatível com o ponto de trabalho, rendimento adequado, grau de proteção compatível com poeira e umidade e tensão disponível na planta. Em áreas classificadas, a especificação elétrica precisa seguir os requisitos aplicáveis ao risco de inflamabilidade. Não basta adaptar um ventilador convencional a uma área com atmosfera potencialmente explosiva.

Controle de velocidade por inversor de frequência pode ser útil em instalações com produção variável, reduzindo consumo e ruído fora dos horários de pico. A estratégia exige avaliação do motor, da curva do ventilador e das condições mínimas de vazão para que a operação não se torne insuficiente.

Verifique instalação, ruído e manutenção

O dimensionamento continua no campo. Uma estrutura frágil transmite vibração, uma veneziana mal escolhida aumenta a perda de carga e uma descarga próxima à tomada de ar pode recircular contaminantes. O local de montagem deve permitir inspeção de hélice, motor, correias quando existentes, parafusos, grades de proteção e componentes elétricos.

Em telhados e fachadas, a vedação contra chuva e a resistência da base devem ser previstas no projeto. Para exaustão de ar quente, a dilatação térmica e a distância de materiais sensíveis também precisam ser verificadas. Em áreas ocupadas, o nível de ruído deve ser avaliado com base na distância dos trabalhadores, no tempo de exposição e nas características acústicas do ambiente.

A manutenção preventiva preserva o desempenho calculado. Acúmulo de sujeira na hélice altera o balanceamento e reduz a eficiência; folgas e vibrações aceleram o desgaste de rolamentos e suportes. Medições periódicas de corrente, vibração, ruído e vazão ajudam a identificar desvios antes que afetem a produção.

Quando solicitar um dimensionamento técnico

Projetos simples de ventilação geral podem partir de parâmetros de renovação e condições de montagem conhecidas. Já operações com calor intenso, contaminantes, dutos, filtros, exigência de baixa emissão sonora ou riscos de corrosão exigem levantamento em campo e cálculo completo do sistema.

A ManosVenti desenvolve soluções de ventilação e exaustão industrial a partir da necessidade real da planta, considerando equipamento, rede, reposição de ar, segurança de instalação e continuidade operacional. Essa abordagem reduz o risco de adquirir um exaustor com capacidade nominal alta, mas desempenho insuficiente na condição de uso.

Antes de fechar a especificação, reúna dados do ambiente, do processo, do layout e das restrições de instalação. Um bom dimensionamento transforma a exaustão em um recurso de controle operacional, e não apenas em um equipamento girando na parede.
